Описание СОУЭ-013: Система автоматического оповещения о пожаре, чрезвычайных ситуациях и управления эвакуацией для проектов 3 - 5 типа на основе «Соловей2»

Описание решения

Типовое решение реализовано на базе оборудования торговой марки МЕТА серии «Соловей2» производства НПП «МЕТА» и представляет собой систему оповещения и управления эвакуацией (СОУЭ), громкой связи и музыкальной трансляции с автоматическим запуском и контролем линий. На основе представленной системы оповещения могут быть реализованы проекты 3 - 5 типа в соответствии с требованиями Федерального закона №123-Ф3, сводами правил СП 3.13130.2009 и ГОСТ Р 53325-2012 для систем оповещения.
Основой решения является однозонный прибор пожарный управления оповещением СОЛОВЕЙ 2.

СОЛОВЕЙ2 (в дальнейшем – прибор) является многокомпонентным и состоит из:
- блока управления Соловей2-БУ1-50 (Соловей2-БУ1-100)
- источника бесперебойного питания Соловей2-ИБП
- микрофонного пульта Соловей2-МП (в данном решении – Соловей2-МП8)

Прибор предназначен для использования в составе автономной или централизованной системы оповещения и пожарной сигнализации для трансляции сигналов оповещения (речевых команд и специального звукового сигнала «СИРЕНА» («ВНИМАНИЕ ВСЕМ») при возникновении пожара и других чрезвычайных ситуаций (ЧС) и трансляцию сигналов степеней готовности Гражданской обороны (ГО).

Прибор обеспечивает также трансляцию музыкальных программ через линейный вход, речевых сообщений через микрофонный разъём.

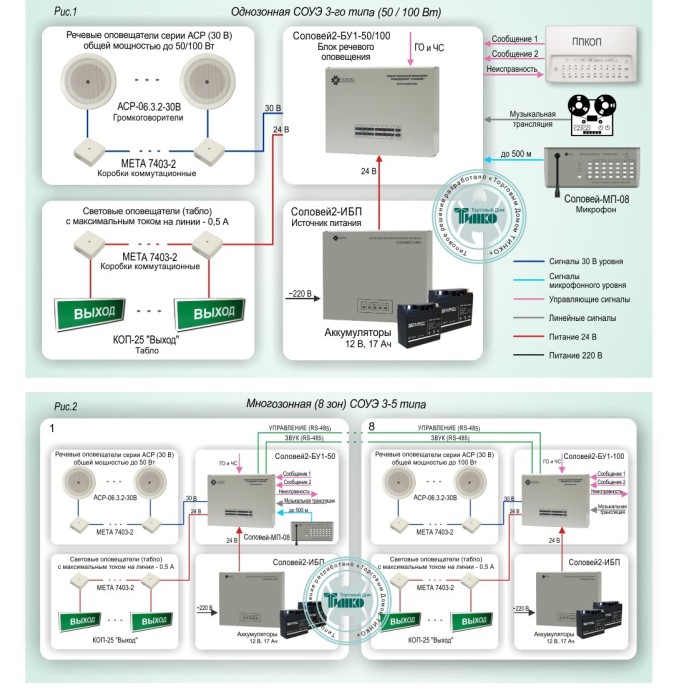

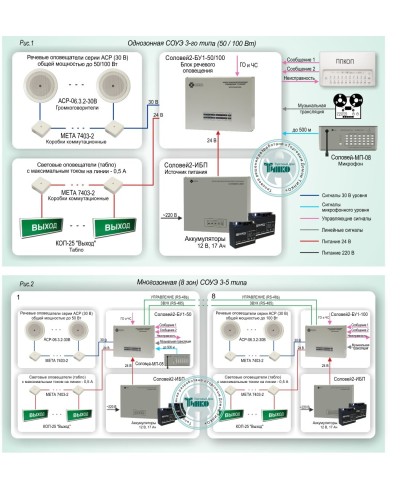

Система, представленная на Рис.1, обеспечивает:
- трансляцию записанных речевых сообщений с помощью речевых оповещателей АСР-06.3.2-30В
- включение световых оповещателей КОП-25 "Выход" по командам внешних устройств
- прямую трансляцию речевых сообщений оператора от микрофона Соловей-МП.

Система может быть расширена до 8 зон оповещения. В данном варианте используется микрофон Соловей-МП-08 (Рис.2).

Для обеспечения многозонного оповещения 4 – 5 типа количество БУ ограничено 100 блоками и 24 зонами. Для обеспечения многозонного оповещения 4 – 5 типа количество МП не ограниченно

Прибор осуществляет контроль исправности линий связи речевого и светового оповещения с индикацией неисправного состояния.

Конфигурация на каждом объекте может быть оптимизирована под конкретные требования, задачи и бюджет.
