SNMP-модуль для настройки и удаленного мониторинга однофазных ИБП Штиль серий ST, SR, SW, STR мощностью 1 - 10 кВА и инверторных стабилизаторов напольного/стоечного исполнения; интерфейсы: Ethernet, USB, «сухие» контакты, RS-485; протоколы: Web, SNMP, NTP, Modbus TCP, SMTP, Штиль; уведомления trap-сообщения, e-mail; IP20, t-раб. +5...40°C, габ.размеры 40х68х65 мм

Назначение изделия

Плата расширения интерфейсов «Штиль» IC-SNMP/WEB предназначена для локального или удаленного мониторинга, настройки и тестирования оборудования «Штиль»:
- однофазных и трехфазных инверторных стабилизаторов напряжения серии «ИнСтаб» универсального (напольного/стоечного) исполнения мощностью 1 - 20 кВА;
- однофазных ИБП серий ST, SR, SW, STR мощностью 1 - 10 кВА.

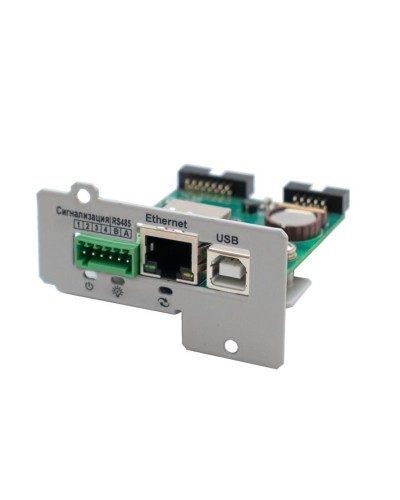

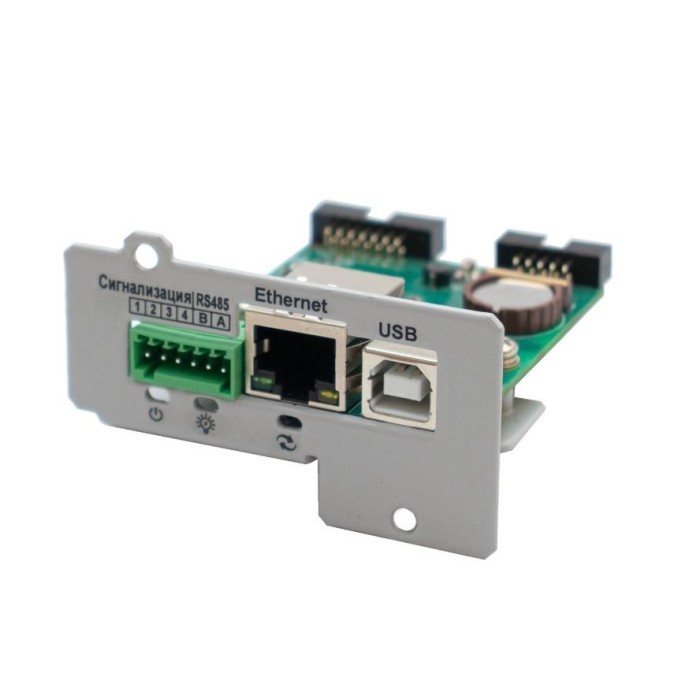

На фронтальной панели платы расширения расположены разъемы:
- USB – соединение с ПК;
- Ethernet (TCP/IP-адаптер) – соединение с ПК или сетевым коммутатором;
- «сигнализация» («сухие» контакты) – формирование сигналов об аварии сети, переходе в режим байпас и глубоком разряде батарей;
- RS-485 – мониторинг внешних устройств по проприетарному протоколу.

Под линейкой наружных разъемов находятся элементы индикации и управления:
- зеленый светодиод «Питание» – показывает режим работы/состояние ИБП/стабилизатора;
- синий светодиод «Связь» – индуцирует статус интерфейса между контроллером ИБП/стабилизатора и платой расширения;
- кнопка «Сброс» – выполняет перезагрузку ПО, а также сброс настроек к заводским параметрам.

Мониторинг и управление через модуль IC-SNMP/WEB можно выполнять двумя способами:
- при помощи специализированного ПО «ShtylDeviceManager»;
- через WEB-интерфейс, используя браузер.

При любом варианте подключения можно получать информацию о состоянии ИБП/стабилизатора и его параметрах, изменять настройки, просматривать журнал событий. Благодаря поддержке протокола SNMP, возможна настройка отправки извещений о важных событиях на четыре IP-адреса, выбранных пользователем.

Интерфейсы: Ethernet; USB; «сухие» контакты; RS-485	Степень защиты: IP20
Протоколы: Web; SNMP; NTP; Modbus TCP; SMTP; Штиль	Диапазон рабочих температур, °С: +5…+40
Оповещение: trap-сообщения; e-mail	Габаритные размеры. мм: 40х68х65
